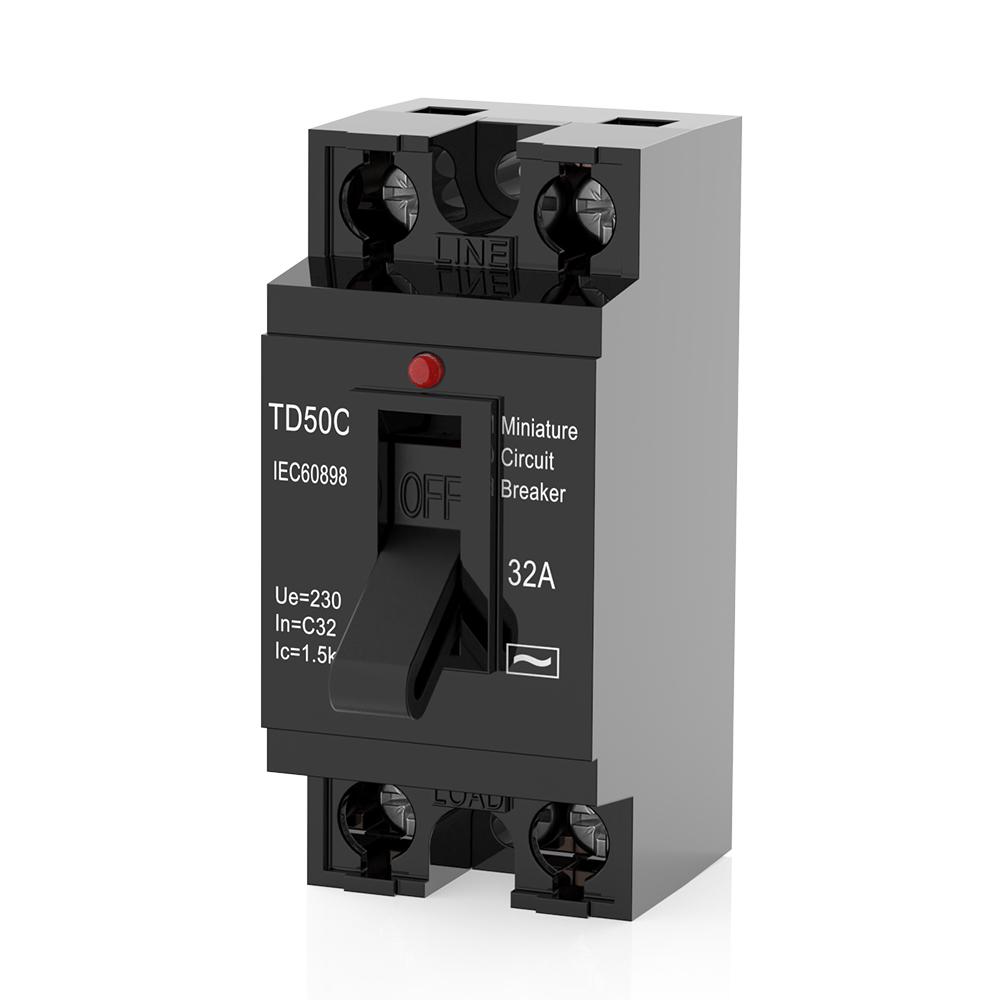

10～40A安全ブレーカーTD50C - 信頼性の高い回路保護

技術データ

製品概要

安全遮断器は、低電圧配電システム向けに特別に設計された過負荷および短絡保護装置であり、精密な保護と安全制御を統合しています。熱磁気トリップ技術を採用することで、回路過負荷時には逆時限保護を提供するだけでなく、短絡故障発生時には瞬時に回路を遮断し、電気火災や機器の損傷を効果的に防止します。その核心的な価値は、高感度な保護特性と高い遮断容量を兼ね備え、住宅、商業施設、産業施設などあらゆる環境における電気の安全性とシステムの信頼性を確保することにあります。

主要機能

安全遮断器の卓越した信頼性は、その高度でありながら堅牢な内部機構に由来します。その中核を成すのは、すべての回路導体が通過する高感度電流トランスです。通常の安全な状態では、流入および流出する電流によって発生する磁場は互いに打ち消し合い、正味ゼロの効果をもたらします。しかし、アースへの漏洩電流が発生すると、不均衡が生じます。この不均衡により、トランスの二次巻線に小さな電気信号が発生します。この信号は瞬時に増幅され、ソレノイドを作動させ、機械式のバネ仕掛けのラッチを解除します。この動作により接点が急速に開き、回路が遮断されます。この設計の重要な点は、最終的な遮断動作が基本的に機械式であることです。これにより、電源電圧が完全に失われた場合でも、故障が検出されれば遮断器は確実に遮断動作を行い、ソリッドステートシステムだけでは保証できない重要なフェイルセーフ保護を提供します。

主な応用分野

感電の危険性が高い場所、特に湿気や水気の多い高リスク環境では、安全ブレーカーの設置が義務付けられています。住宅環境では、電気工事規定により、キッチン、浴室、洗濯室、ガレージ、プール設備、およびすべての屋外コンセントへの電源供給回路に安全ブレーカーの設置が義務付けられています。商業施設や産業施設では、建設現場、製造工場、研究所、教育機関、業務用厨房などの配電システムにおいて、安全ブレーカーは必須の安全機能となっています。これらの多様な環境において、安全ブレーカーは最後の、そして最も重要な防御線として機能し、無防備な使用者、保守担当者、および一般の人々を、活電部への偶発的な接触から保護します。安全ブレーカーの設置は、電気と水、または導電性表面の組み合わせによって生じる危険性の増大を軽減するために設計された、現代の電気安全プロトコルにおいて不可欠な要素です。
