10-63A B型漏電遮断器 TDL4-B

技術データ

標準	IEC61008-1
モード	電磁気/電子
タイプ	A、AC、F、B
定格電流（ln）	6-63A
ポーランド人	1P+N、3P+N
定格電圧（Ue）	1P+N:230V~ 3P+N:400V~
絶縁電圧（Ui）	500V
定格周波数	50/60Hz
定格残留動作電流（l△n）	30、100、300mA
定格残留切断容量（l△m）	1000A
短絡電流Inc=lAc	6KA
SCPDヒューズ
稼働時間	≤0.1S
電気と機械のライフ	4000

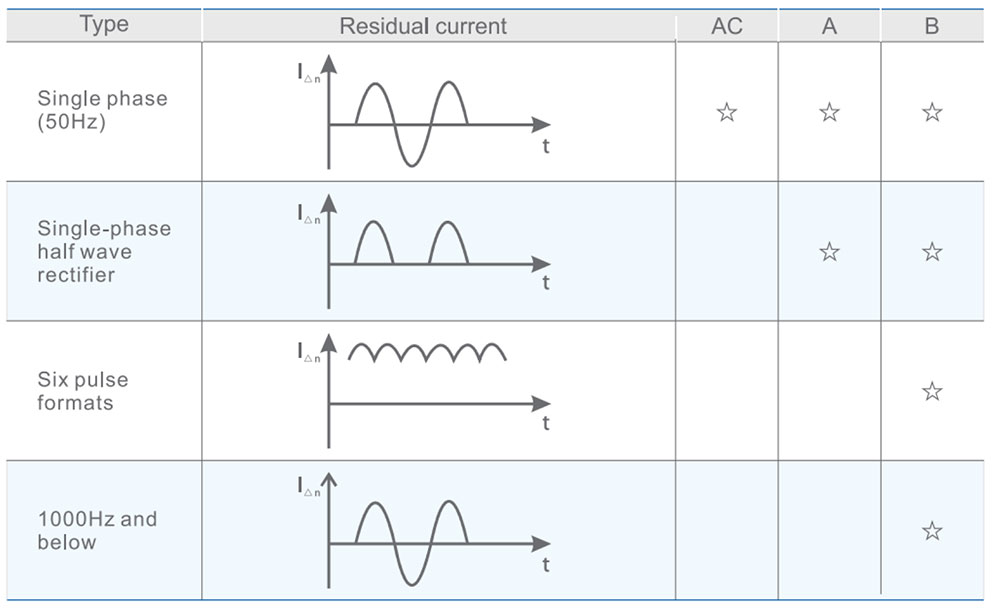

各回路によって生成される残留電流波形

インストール

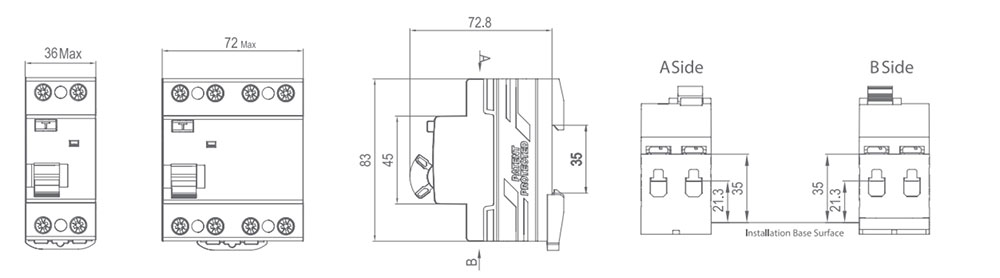

全体寸法および取り付け寸法表

製品概要

漏電遮断器（RCCB）は、漏電保護技術を基盤とした電気安全装置の中核として、回路内の漏電故障を正確に監視し、感電事故のリスクを根本から排除するように設計されています。実際の動作では、活線と中性線間の電流差をリアルタイムで継続的に監視します。微弱な漏電信号でも検出された場合は、ミリ秒単位で迅速に電源を遮断し、電気安全の第一線をしっかりと守ります。特に重要なのは、30mAという高感度保護能力を備えていることです。活電物体との直接接触による感電事故、あるいは漏電によって帯電した機器の筐体との間接接触による感電事故など、あらゆるリスクを効果的に軽減できます。住宅、商業施設、産業施設など、幅広い用途に適用でき、様々な場面で安定した信頼性の高い電気安全対策を構築します。

主な機能

高精度な漏電検出：リアルタイムで相電流と中性線電流のベクトル関係を比較することで、30mA以上の残留電流を安定して識別し、漏電信号の見落としや誤判定を防ぎ、検出段階における安全上の危険を排除します。
ミリ秒レベルの高速電源遮断：内蔵の高性能電磁遮断機構により、危険な漏電状況が検出されると0.1秒以内に電源遮断動作を完了し、感電時間を大幅に短縮し、感電による負傷を最小限に抑えます。
便利な自己診断保護機能：実際の漏洩状況をシミュレートできる専用のテストボタンを搭載しているため、ユーザーは追加の工具を使わずにデバイスの保護機能が正常に動作しているかどうかを定期的に確認でき、デバイスが常に有効な状態で動作していることを保証できます。
明確な故障表示：直感的な機械式位置マークにより、機器の正常動作状態とトリップ状態を明確に区別できます。同時に、トリップの原因を通常動作か漏洩動作か正確に特定できるため、その後の故障調査と処理が容易になります。
