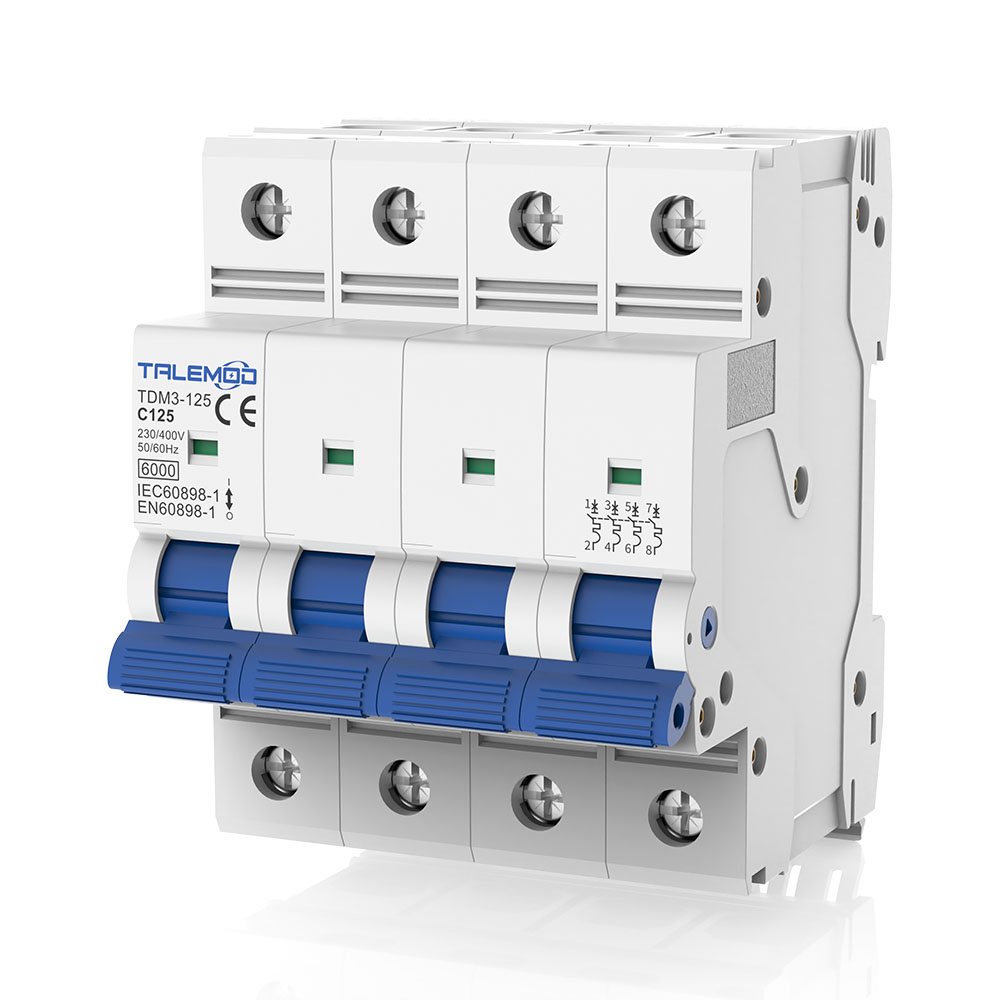

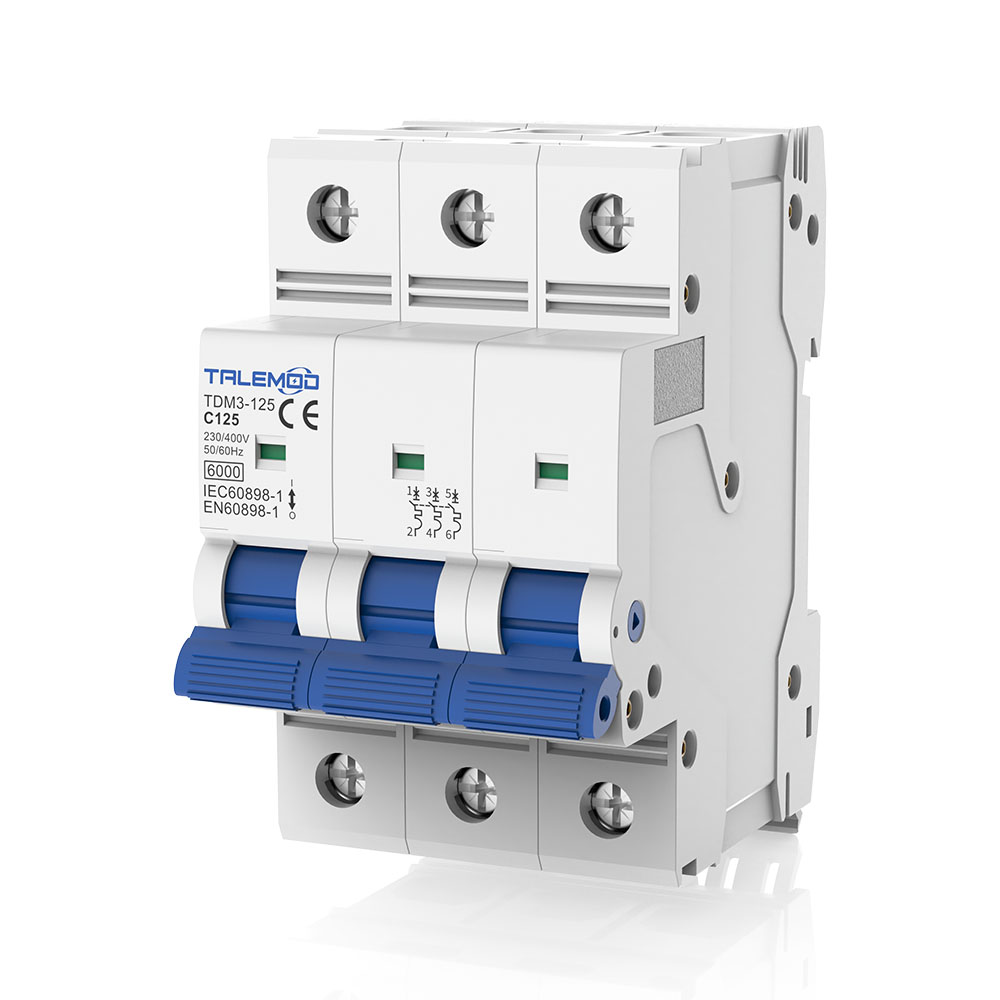

10KA ミニチュア回路遮断器 TDM3-125

技術データ

標準	IEC60947-1
定格電流（In）	406380100125A
ポーランド人	1P2P 3P4P
定格電圧（Ue）	1P:240/415V~ 2/3/4P:415~
絶縁電圧（Ui）	500V
定格周波数	50/60Hz
定格破断容量（Icn）	6KA/10KA
定格動作短絡遮断容量（lcs）	6KA/7.5KA
エネルギー制限クラス	3

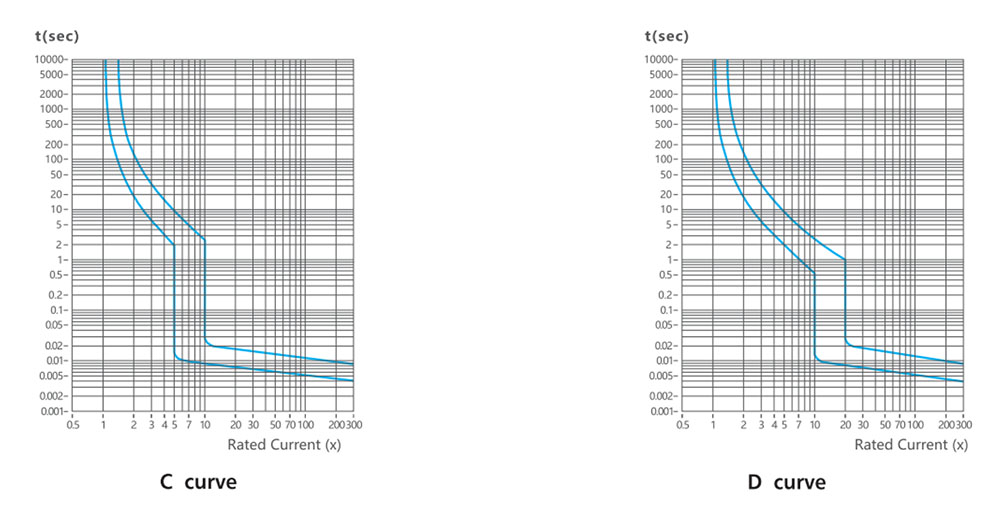

トリッピングカーブ	CD
電気的および機械的な寿命	8000

過負荷電流保護特性

定格電流 （A）	テスト 手順	電流テスト	初期状態	収穫時期を過ぎた、または未熟な 期限	期待される結果	述べる
80A 100A 125A	A	1.05インチ	寒い	t≤2時間	つまずかない
	B	1.3ln	テストAの後	t≤2時間		電流は5秒以内に規定値まで着実に上昇する。
	C	2.55インチ	寒い	1秒	つまずく
	D	8ln	寒い	t≤0.2秒	つまずかない	電源を入れる 電流を遮断するための補助スイッチ
		12ln		t	つまずく

インストール

保護度	IP20
熱素子の設定基準温度	30℃
周囲温度	-25～+40℃
保管温度	-25～+70℃
端末接続タイプ	ケーブル/ピン型バスバー
ケーブル用端子サイズ（上部/下部）	50mm²
締め付けトルク	3.5 Nm
繋がり	上と下

アクセサリーとの組み合わせ

補助接点	はい
アラーム接点	はい
シャント解除	いいえ
電圧低下時の解放	いいえ

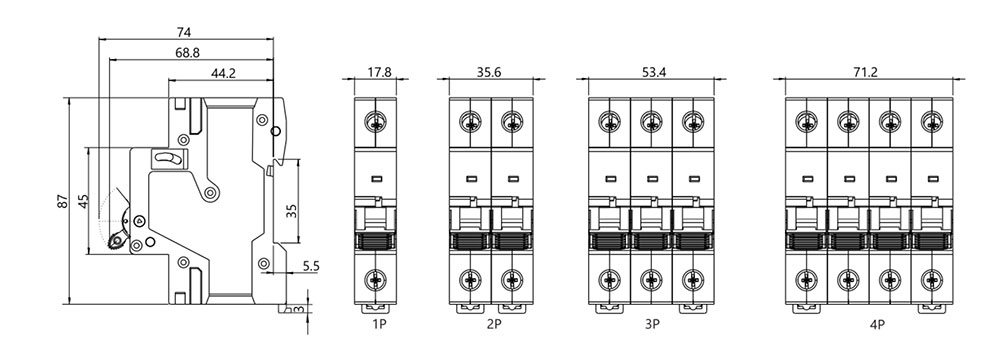

全体寸法および取り付け寸法表

製品概要

125Aの小型回路遮断器（MCB）は、配電システムで使用される重要な保護装置であり、特に大電流回路向けに設計されています。過負荷保護と短絡保護の2つの機能を統合しています。回路の電流が定格値を超えた場合（例えば、過負荷による場合）、または深刻な短絡故障が発生した場合、MCBは迅速かつ確実に電源を自動的に遮断し、導体の過熱、機器の損傷、電気火災の危険を効果的に防止します。

主な機能

その中核機能は明確です。主に建物内の電力線や電気機器の過負荷および短絡保護に使用されます。同時に、保護と基本的な制御ニーズを考慮し、通常の電源供給条件下で回路の非頻繁なオン/オフ動作を実現できます。
明確な適応システムパラメータ：特定の仕様の配電システムに適用されます。具体的なパラメータは以下のとおりです。
定格電圧：240/415V
交流周波数：50/60Hz
定格電流：最大125A
定格短絡遮断容量：6KA。短絡故障に効果的に対処し、システムの安全性を確保します。
優れた設計と規格適合性：モジュール設計により、設置、保守、拡張が容易です。IEC60947-2規格に準拠し、国際的な安全および性能仕様を満たしており、明確な基準によって製品品質が保証されています。
優れた性能と構造上の利点：信頼性の高い動作性能、高い保護精度を備え、過負荷や短絡などの故障を正確に識別し、タイムリーな対応が可能です。同時に、コンパクトな構造で設置スペースを節約できます。
幅広い適用シナリオ：上記の特性により、産業および商業分野の照明配電システムに幅広く適用でき、高い適応性を備えています。
