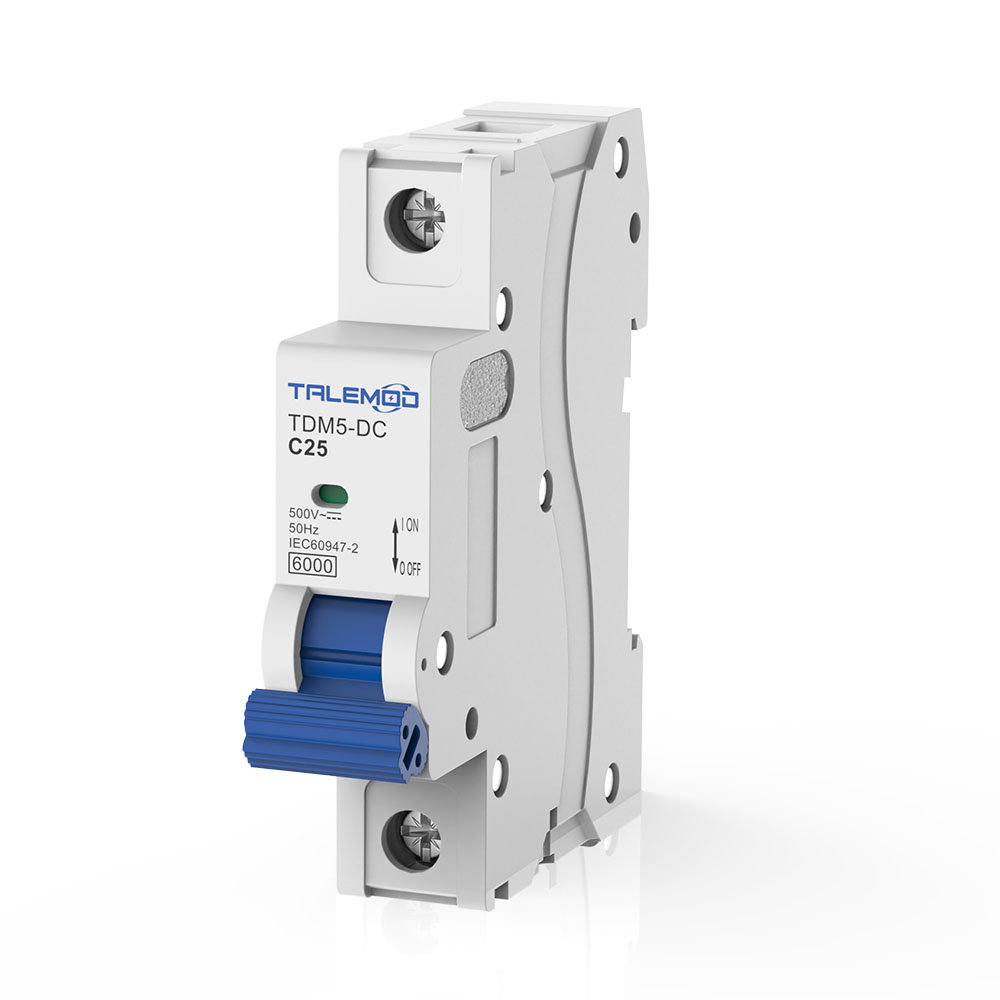

6KA/10KA DC型ミニチュア回路遮断器 TDM5-DC

技術データ

インストール

アクセサリーとの組み合わせ

製品概要

DCミニチュアサーキットブレーカー（DC MCB）は、DC配電システム向けに特別に設計された過負荷および短絡保護装置であり、DCアークの高速消弧技術と極性感知保護機構を採用しています。DC電流には自然なゼロクロス点が存在しないという特性に着目し、磁気式アーク消弧とセグメント化技術によって故障電流を効率的に遮断します。DCアーク消弧特有の課題を解決し、太陽光発電、エネルギー貯蔵システム、電気自動車の充電といったDCアプリケーションシナリオにおいて、信頼性の高い保護を提供する点が、本製品の核心的な価値です。

主要機能

直流アーク制御：磁気式アーク吹き出しシュートと金属製スプリッタープレートを用いて、直流アークを強制的に伸長・冷却する。

極性保護：正極/負極の識別をサポートし、逆接続による機器の損傷を防ぎます。

遮断容量の最適化：高直流短絡電流向けに設計されており、10kA以上の遮断容量を備えています。

幅広い電圧対応：DC 12V～1500Vの電圧範囲をカバーし、さまざまなDCシステムの要件を満たします。

主な応用分野

太陽光発電新エネルギー：PVストリング回路保護、コンバイナーボックス出力保護

エネルギー貯蔵システム：バッテリー充電/放電回路、PCS AC側DC保護

電気自動車：充電ステーションDCモジュール、車両電源システム

鉄道輸送：機関車牽引補助回路、地下鉄直流パネル保護

通信電源：通信基地局のDC電源分配、UPSバッテリー回路保護
