6KA/10KA 過電流保護機能付き漏電遮断器 TDR6
6KA/10KA 過電流保護機能付き漏電遮断器 TDR6
技術データ
| 標準 | IEC61009-1 |
| モード | 電子 |
| タイプ | A、AC |
| トリッピングカーブ | BCD |
| なし | 1P+N、2P3P3P+N、4P |
| 定格電圧 | 230/400V~ |
| 定格周波数 | 50/60Hz |
| 定格電流 | 6-63A |
| 定格残留動作電流(l△n) | 30、100、300mA |
| 残留動作電流範囲 | 0.5l△n~l△n |
| 定格条件短絡電流(lnc) | 6KA |
| エネルギー制限クラス | 3 |
| 電気的および機械的な寿命 | 20000 |
過負荷電流保護特性
| 試験手順 | タイプ | 電流テスト | 初期状態 | つまずくかつまずかないか 期限 | 期待される結果 | 述べる |
| A | 紀元前 | 1.13インチ | 寒い | t≤1時間 | つまずかない | |
| B | 紀元前 | 1.45インチ | テストA後 | t | つまずく | 電流は着実に上昇し、 5秒以内に指定された値 |
| C | 紀元前 | 2.55インチ | 寒い | 1秒 1秒 | つまずく | |
| D | B | 3インチ | 寒い | t≤0.1秒 | つまずかない | 補助スイッチをオンにして電流を閉じます |
| C | 5インチ | |||||
| D | 10インチ | |||||
| そして | B | 5インチ | 寒い | t | つまずく | 補助スイッチをオンにして電流を閉じます |
| C | 10インチ | |||||
| D | 20インチ |
残留電流動作遮断時間
| タイプ | インド/A | I△n/A | 残留電流(I△)は、以下の遮断時間(S)に対応します。 | |||
| ACタイプ | 任意の値 | 任意の値 | で | 2インチ | 5インチ | 5A、10A、20A、50A |
| Aタイプ | >0.01 | 1.4インチ | 2.8インチ | 7インチ | ||
| 0.3 | 0.15 | 0.04 | 最大ブレーキ時間：0.4 | |||
| 電流I△nが0.03mA少ない汎用タイプのRCBOは、5I△nの代わりに0.25Aを使用できる。 | ||||||
インストール
| 保護度 | IP20 |
| 周囲温度 | -25～+40℃ |
| 保管温度 | -25～+70℃ |
| 端末接続タイプ | ケーブル／U型バスバー／ピン型バスバー |
| ケーブル用端子サイズ（上部/下部） | 25mm² |
| 締め付けトルク | 2.5 Nm |
| 繋がり | 上と下 |

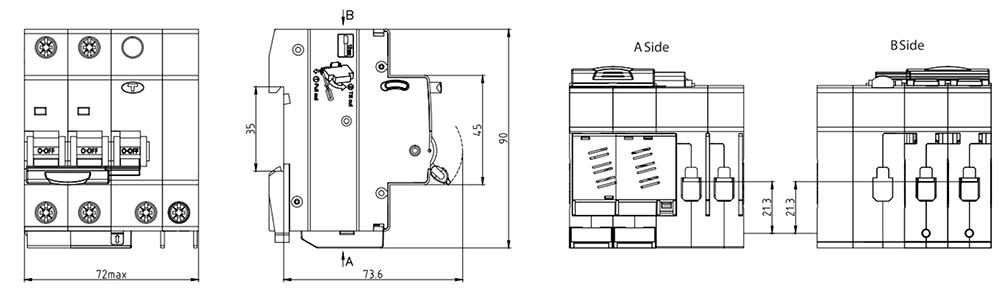

全体寸法および取り付け寸法表
製品概要
このRCBOは、最新の電気システムへのシームレスな統合を念頭に設計されています。モジュール式の形状により、標準的なモジュール式配電盤との完全な互換性が確保され、設置の容易性、将来のアップグレード、省スペースなパネルレイアウトを実現します。機械式で操作する透明な表示窓により、スイッチの状態と、重要なトリップの原因（残留電流障害と過電流イベントの区別）を即座に視覚的に確認できます。この機能により、トラブルシューティングが大幅に簡素化され、ダウンタイムが短縮されます。さらに、一部のモデルにはリモートコントロール機能が搭載されており、スマートホームやビルオートメーションシステムにシームレスに組み込むことができます。これにより、ユーザーは中央プラットフォームを介して回路のオン/オフをリモートで切り替えたり、状態を監視したりすることができ、包括的な電気安全性に利便性とインテリジェントな管理機能を追加できます。
