スマート残留電流遮断器（再閉路型）TDK5EL

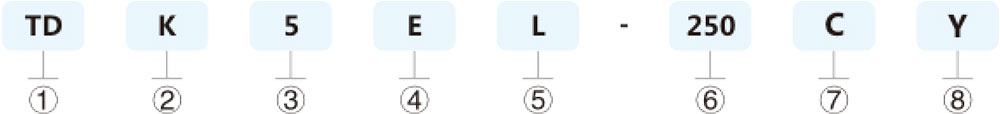

モデルと意味

シリアル番号	アイテムの意味
①	企業コード:TALEMOD
②	MCCB（モールドケース回路遮断器）
③	デザイン番号
④	電子式で調整可能
⑤	残留電流保護機能付き
⑥	フレームグレード電流（A）Inm=125、Inm=250、Inm=400、Inm=630
⑦	漏電遮断器の自動再閉鎖
⑧	Y:LCD;S:デジタル

主な技術パラメータ

モデル		TDK5EL-125CY TDK5EL-125CS	TDK5EL-250CY TDK5EL-250CS	TDK5EL-400CY TDK5EL-400CS	TDK5EL-630CY TDK5EL-630CS
フレームグレード電流 Inm(A)		125	250	400	630
極数		3P+N	3P+N	3P+N	3P+N
定格動作電圧 Ue(V)		AC400/50Hz
定格絶縁電圧 Ui(V)		800		1000
定格インパルス耐電圧 Uimp(kV)		8
フラッシュオーバー距離（mm）		≯50		≯100
究極短絡遮断容量 Icu(kA)		50		65	85
動作時の短絡遮断容量 Ics(kA)		35		42	65
定格残留短絡投入（遮断）容量 I△m(kA)		12.5		16.25	21.25
定格短時間耐電流 Icw(kA)/s		1.5	3	5	8
残留電流動作特性		ACタイプ
定格残留動作電流 I△n(mA)		50/100/200/300/400/500/600/800 MCU自動追跡または手動設定			100/200/300/400/500/600/800/ 1000 MCU自動追跡または手動設定
残存稼働時間特性		遅延型／非遅延型
遅延型の非運転時間を制限する		0.06:2I△n
休憩時間（秒）		I△n≤0.5;2I△n≤0.2;5I△n≤0.15
自動再閉鎖時間（秒）		20～60
運用実績（時間）	パワード	1500	1000	1000
	電源なし	8500	7000	4000
	合計	10000	8000	5000
過負荷および短絡特性		3段階保護、電子的に調整可能。詳細は「保護特性の説明」を参照。
過電圧保護値（V）		設定値（250～300）±5％
低電圧保護値（V）		設定値（145～200）±5％
リンク制御遅延時間（ミリ秒）		≤40ms
通信遅延時間（ミリ秒）		≤200ms

主な機能と特徴

高性能32ビットARMマイクロプロセッサを使用して、リアルタイムでの信号処理とインテリジェント制御を実行します。

LCDの中国語/英語表示により、使いやすいHMIと簡単な操作性を実現しています。

残留電流（漏電）保護に関しては、残留電流ギアをオンラインで設定でき、再閉路機能も備えています。

回線の残留電流をリアルタイムで監視・追跡し、ギアを自動的に調整して製品の動作率と信頼性を確保する。

長遅延、短遅延、瞬時という3段階の保護方式を採用しており、電源電圧に依存しない電子トリップ方式が用いられています。

高い遮断容量は、送電線の短絡保護の信頼性を確保できる。

過電圧保護、低電圧保護、相欠相保護。

回線の残留電流、三相電源電圧、負荷電流をリアルタイムで表示します。

保護機能およびパラメータはオンラインで設定および変更できます。

トリップの種類（残留電流、ロック、過負荷、低電圧/過電圧、相欠相）を識別して表示でき、保存、照会、削除できます。

ネットワーク型は通信機能を備えており、遠隔通信、テレメトリ、遠隔制御、遠隔調整を実現できます。

プラグイン式雷保護モジュール（オプション）

赤外線通信機能（オプション）。
