熱磁気残留電流遮断器 TDK5L

適用範囲

TDK5Lシリーズのモールドケース電流遮断器（残留電流保護機能付き）（以下、遮断器という）は、周波数AC50Hz、定格動作電圧400V、定格絶縁電圧1000V、定格電流800Aの配電網に適しています。人に対する間接接触保護、機器の絶縁損傷による地絡電流による火災の危険の防止、電力の分配、回線や機器の過負荷や短絡の保護に使用でき、回線のまれなスイッチングやモータのまれな始動にも使用できます。

定格残留電流I△nおよび定格残留電流の最大動作時間は、実際の状況に応じて現場で調整できます。相電圧が85Vに低下した場合でも、漏電保護モジュールは正常に動作し、漏電警報出力機能を備えています。

本製品はIEC60947-2規格に準拠しています。

モデルと意味

シリアル番号	アイテムの意味
①	企業コード:TALEMOD
②	MCCB（モールドケース回路遮断器）
③	デザイン番号
④	残留電流保護機能付き
⑤	フレームグレード電流(A):Inm=125、Inm=160、Inm=250、Inm=400、Inm=630、Inm=630、Inm=800
⑥	i:容量拡張電流;従来型コードなし
⑦	破断能力。C：低破断；S：標準破断；L：中破断；M：高破断
⑧	表面カバータイプ：S：シングルキャップ、ダブルキャップ（コードなし）
⑨	操作モード：手動直接操作：コードなし；Z：ハンドルを回転させて操作；P：電動操作
⑩	極数：3：3極、4：4極
⑪	リリースモードとアクセサリコード
⑫	4極製品コード;3極製品コードなし

注記： 4極製品コード

タイプA：N極に過電流遮断素子が設置されておらず、N極は常に通電状態であり、他の3極とは接続されていない。

タイプB：N極には過電流遮断素子が設置されておらず、N極は他の3極と結合されている（N極は最初に結合され、その後分離される）。

回路遮断器の分類

極数によって分類される：3極と4極。

用途別に分類：配電およびモータ保護用。

操作モードに応じて分類される：ハンドル操作式、電気操作式（Pで表記）、回転ハンドル操作式（スイッチギアの場合はZで表記）。

主な技術パラメータ

モデル		TDK5L-125 TDK5L-160				TDK5L-250				TDK5L-400 TDK5L-630i				TDK5L-630 TDK5L-800
フレームグレード電流 Inm(A)		125,160				250				400,630i				800
定格電流 In(A)		16,20,25,32, 40、50、63、80、 100、125、140、160				100、125、140、 160、180、200、 225250				225,250,315, 350、400、500、 630				400,500,630, 700800
極数		3		4		3		4		3		4		3		4
定格絶縁電圧 Ui(V)		1000												800
定格動作電圧 Ue(V)		AC400
定格インパルス耐電圧 Uimp(kV)		8
フラッシュオーバー距離（mm）		50								100
破断容量レベル		C	S	L	M	C	S	L	M	C	S	L	M	C	S	L	M
究極短絡遮断容量 Icu(kA)		25	30	36	50	25	30	36	50	42	50	50	70	42	50	50	70
動作時の短絡遮断容量 Ics(kA)		15	15	25	36	15	15	25	36	25	25	50	70	25	36	50	70
定格残留動作電流 I△n(mA)		100/300/500												300/500/1000
定格残留非動作電流 I△no(mA)		1/2I△n
残留電流保護動作時間		I△n	2I△n	5I△n	10I△n	I△n	2I△n	5I△n	0I△n	I△n	2I△n	5I△n	10I△n	I△n	2I△n	5I△n	10I△n
最大制動時間（秒）	遅延のないタイプ	0.3	0.15	0.04	0.04	0.3	0.15	0.04	0.04	0.3	0.15	0.04	0.04	0.3	0.15	0.04	0.04
	遅延時間	0.4/1
運用実績（時間）	パワード	1500				1000				1000				1000
	電源なし	8500				7000				4000				4000
	合計	10000				8000				5000				5000

構造と動作原理

構造

この回路遮断器シリーズは、電子式電流作動型漏電保護装置です。主な構成部品は、主開閉器（過電流解放装置を含む）、零相変流器、電子増幅部品、漏電解放装置、試験装置であり、これらはすべてプラスチック製の筐体に収められています。

動作原理

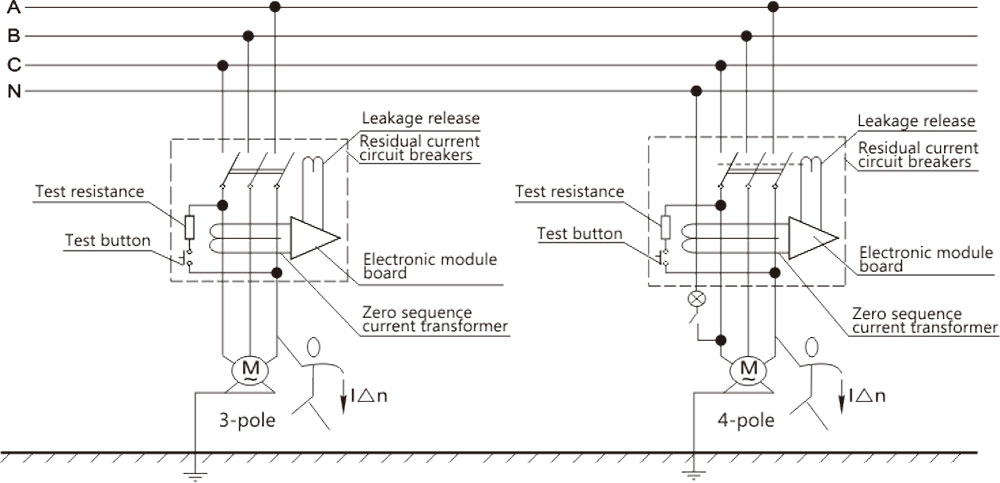

保護回路に漏電や感電が発生した場合、零相変流器は信号出力を備えています。信号出力が一定値に達すると、サイニスタが導通し、漏電解放動作が行われます。これにより、牽引バーが短時間で動作機構を切り離し、電源が遮断されるため、漏電保護機能が実現されます。（動作原理の概略図は以下のとおりです。）
